Tablou de Protectie la Sisteme Fotovoltaice cu 1 String – 500VDC / HA6
Descriere Produs

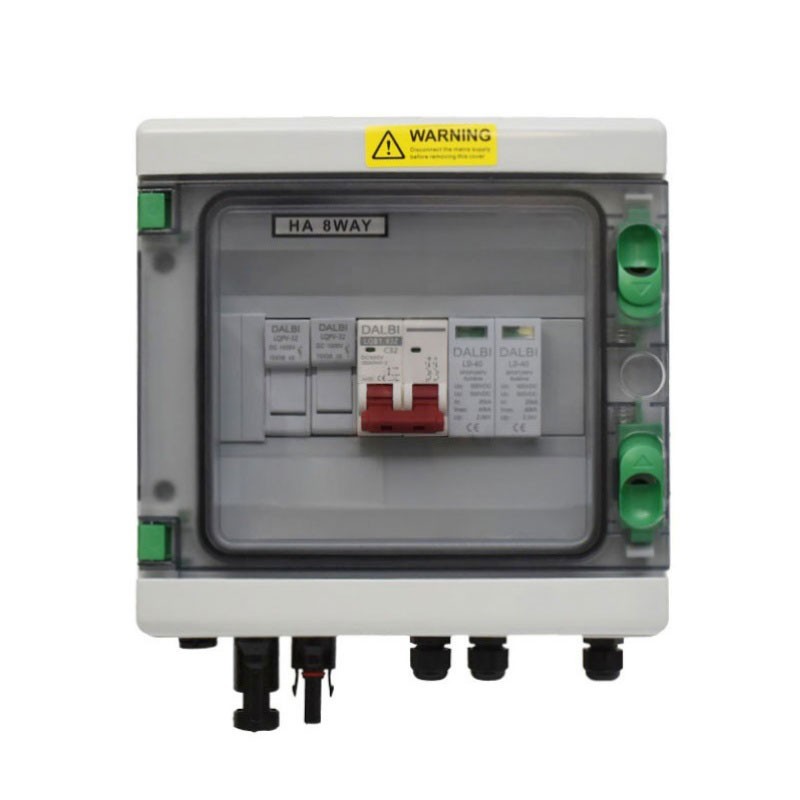

Tablou de Protecție pentru Sisteme Fotovoltaice 1 String 500V DC HA6
Tabloul de protecție pentru sisteme fotovoltaice 1 String 500V DC HA6 este destinat utilizării în instalații solare fotovoltaice, pentru organizarea și protecția circuitului de curent continuu dintre panourile fotovoltaice și invertor.
Produsul este potrivit pentru sisteme fotovoltaice rezidențiale sau comerciale de mici dimensiuni, unde se utilizează un singur string de panouri solare. Tabloul include componente pentru protecția circuitului DC, precum siguranțe fuzibile, descărcător de supratensiune și întrerupător automat DC, montate într-o carcasă cu protecție IP65.
Prin utilizarea acestui tablou, conexiunile dintre string-ul fotovoltaic și invertor pot fi realizate mai organizat, iar componentele interne contribuie la protecția instalației împotriva suprasarcinilor, scurtcircuitelor și supratensiunilor tranzitorii, în funcție de schema de conectare și proiectul electric al sistemului.
📊 Specificații tehnice
| Caracteristică | Detalii |
|---|---|
| Tip produs | Tablou de protecție pentru sistem fotovoltaic |
| Model | HA6 / LQX 1-1 |
| Număr string-uri | 1 string |
| Tensiune maximă | 500V DC |
| Curent maxim pe intrare | 15A |
| Curent maxim ieșire | 32A |
| Tip curent | DC |
| Descărcător supratensiune | 500V DC |
| Curent nominal de descărcare SPD | 20kA |
| Curent maxim de descărcare SPD | 40kA |
| Întrerupător automat DC | 32A |
| Siguranțe fuzibile | 15A |
| Material carcasă | Plastic ABS |
| Grad de protecție carcasă | IP65 |
| Dimensiuni declarate | 300 x 300 x 140 mm |
| Montaj | Pe perete / suprafață verticală stabilă |
| Conectori | Conectori pentru circuite fotovoltaice DC |
| Aplicații recomandate | Sisteme fotovoltaice, panouri solare, invertoare, circuite DC |
| Marcaj vizibil | CE |
| Utilizare recomandată | Exterior / spații tehnice, conform proiectului instalației |
📊 Componente incluse în tablou
| Componentă | Cantitate |
|---|---|
| Descărcător de supratensiune SPD 500V DC | 1 set |
| Întrerupător automat / siguranță declanșatoare DC 32A | 1 buc |
| Siguranțe fuzibile DC 15A | 2 buc |
| Suporturi / socluri pentru siguranțe fuzibile | 2 buc |
| Carcasă tablou protecție IP65 | 1 buc |
| Conectori pentru intrare/ieșire string | Incluși |
⚠️ Notă importantă
⚠️ Produsul este destinat utilizării în instalații fotovoltaice DC și trebuie ales în funcție de proiectul electric al sistemului.
⚠️ Tabloul se utilizează pentru maximum 1 string, cu respectarea valorilor nominale declarate: 500V DC, 15A pe intrare și 32A pe ieșire.
⚠️ Instalarea trebuie realizată de electrician autorizat/personal calificat, cu respectarea polarității DC+ / DC-, schemei de conectare și normelor electrice aplicabile.
⚠️ Nu conectați și nu deconectați circuitele DC sub sarcină fără respectarea procedurilor de siguranță.
⚠️ Verificați compatibilitatea tabloului cu invertorul, panourile fotovoltaice și configurația string-ului înainte de instalare.
♻️ Produsul face parte din categoria echipamentelor electrice/electronice și nu se elimină împreună cu deșeurile menajere. Se predă la centre autorizate pentru colectarea DEEE.
🔧 Condiții de utilizare și siguranță
✔️ Utilizați produsul numai în sisteme fotovoltaice compatibile cu specificațiile tehnice.
✔️ Montați tabloul pe o suprafață stabilă, într-o poziție accesibilă pentru verificare și mentenanță.
✔️ Respectați polaritatea DC+ / DC- pentru string-ul fotovoltaic.
✔️ Verificați strângerea corectă a bornelor și conexiunilor înainte de punerea în funcțiune.
✔️ Nu depășiți curentul maxim admis pe intrare și pe ieșire.
✔️ Nu utilizați produsul dacă prezintă fisuri, infiltrații, urme de ardere, deformări sau componente deteriorate.
✔️ Verificați periodic starea siguranțelor, descărcătorului de supratensiune și conexiunilor interne.
✔️ A nu se lăsa la îndemâna copiilor.
📦 Conținut pachet
| Produs inclus | Cantitate |
|---|---|
| Tablou de Protecție pentru Sisteme Fotovoltaice 1 String 500V DC HA6 | 1 buc |
