Led Cob 28mm – 7W, Lumina Cald/Rece
Descriere Produs

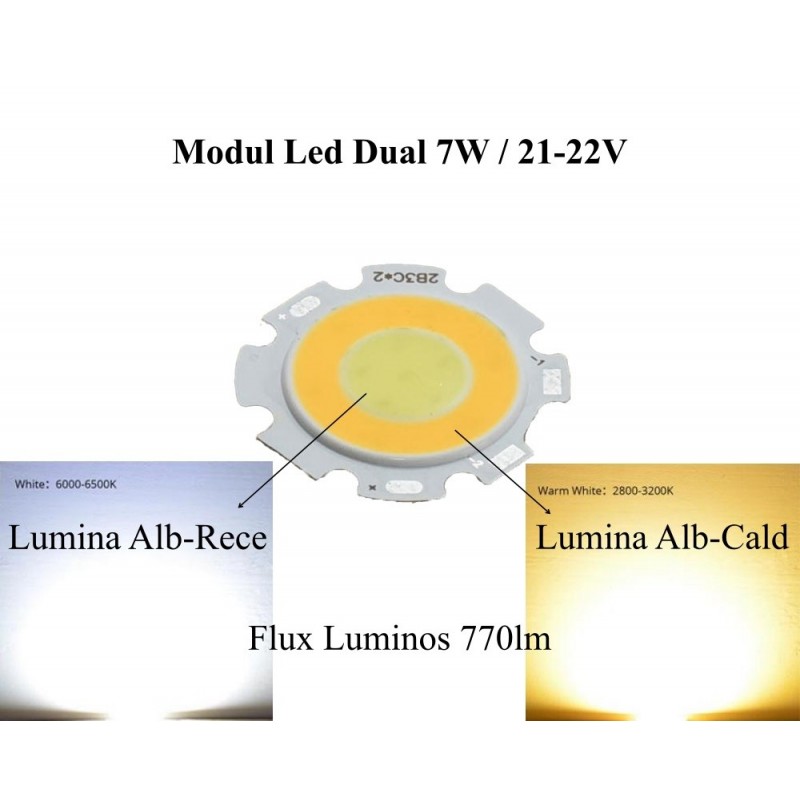

Modul LED COB Dual 7W, 28 mm, Lumină Alb-Caldă / Alb-Rece, 21–22 V DC
Modulul LED COB Dual de 7W este o componentă de schimb și integrare destinată corpurilor de iluminat, spoturilor, proiectoarelor și altor sisteme compatibile. Integrează două circuite luminoase independente: alb-rece și alb-cald, permițând utilizarea uneia dintre nuanțe sau combinarea lor printr-un sistem de comandă adecvat.
Produsul este montat pe un suport rotund din aliaj de aluminiu, cu diametrul de 28 mm și fante pentru fixare. Nu reprezintă un corp de iluminat complet și necesită un driver LED cu ieșire în curent constant, precum și montarea cu pastă termoconductoare pe un disipator adecvat.
🔌 Mod de utilizare
- Deconectați alimentarea înainte de montare și realizarea conexiunilor.
- Identificați perechea de contacte corespunzătoare luminii alb-rece și perechea pentru lumina alb-caldă.
- Aplicați un strat subțire și uniform de pastă termoconductoare.
- Fixați modulul pe un disipator termic adecvat, fără a îndoi suportul.
- Conectați circuitul dorit la un driver LED cu ieșire în curent constant de 280–300 mA și domeniu de tensiune compatibil cu 21–22 V DC.
- Pentru controlul separat sau combinat al celor două nuanțe, utilizați un driver ori controler cu două canale compatibile.
- Respectați polaritatea, izolați conexiunile și verificați răcirea înainte de alimentare.
Schemă de conectare:
Driver LED 21–22 V DC / 280–300 mA → (+ / –) circuit alb-rece
Driver LED 21–22 V DC / 280–300 mA → (+ / –) circuit alb-cald
Driver/controler dual-white compatibil → circuit alb-rece + circuit alb-cald
📊 Specificații tehnice
| Caracteristică | Specificație |
|---|---|
| Tip produs | Modul LED COB Dual |
| Putere nominală | 7W |
| Tensiune de alimentare | 21–22 V DC |
| Curent de funcționare | 280–300 mA |
| Alimentare necesară | Driver LED cu ieșire în curent constant |
| Circuite luminoase | Alb-rece și alb-cald |
| Temperatură lumină alb-rece | 6000–6500 K |
| Temperatură lumină alb-caldă | 2800–3200 K |
| Flux luminos declarat | 700–770 lm |
| Eficiență luminoasă declarată | 100–110 lm/W |
| Indice de redare a culorilor | Ra > 80 |
| Număr contacte | 4 |
| Configurație contacte | 2 contacte pozitive și 2 contacte negative |
| Diametru modul | 28 mm |
| Grosime | 1,8 mm |
| Material suport | Aliaj de aluminiu |
| Protecție suprafață LED | Strat de gel |
| Durată de funcționare declarată | Până la 20.000 de ore |
| Utilizare | Integrare și înlocuire în sisteme de iluminat compatibile |
⚠️ Notă importantă
⚠️ Produsul este o componentă pentru integrare și nu reprezintă un bec, o lampă sau un corp de iluminat complet.
⚠️ Driverul LED, controlerul dual-white, disipatorul, pasta termoconductoare și conductoarele nu sunt incluse.
⚠️ Nu conectați modulul direct la rețeaua de 230 V AC.
⚠️ Este necesar un driver cu ieșire în curent constant de 280–300 mA și domeniu care include tensiunea de 21–22 V DC.
⚠️ Nu alimentați simultan cele două circuite de la aceeași ieșire dacă driverul nu este proiectat pentru control dual-white.
⚠️ Suportul din aluminiu facilitează transferul căldurii, dar nu înlocuiește un disipator termic adecvat.
⚠️ Alimentarea fără răcire corespunzătoare poate provoca supraîncălzirea și defectarea modulului.
♻️ Produsul nu se elimină împreună cu deșeurile menajere. Predați-l la un punct de colectare pentru echipamente electrice și electronice.
🔧 Condiții de utilizare și siguranță
✔️ Deconectați alimentarea înainte de montare, conectare sau întreținere.
✔️ Utilizați numai un driver LED cu tensiunea și curentul compatibile.
✔️ Respectați polaritatea și perechile de contacte ale fiecărui circuit.
✔️ Aplicați pastă termoconductoare între suport și disipator.
✔️ Asigurați un contact termic uniform și o fixare stabilă.
✔️ Izolați corespunzător terminalele și conductoarele.
✔️ Nu alimentați modulul înainte de finalizarea montajului și verificarea răcirii.
✔️ Nu utilizați produsul în exterior sau în spații expuse apei și umidității.
✔️ Nu priviți direct și timp îndelungat în sursa LED aprinsă.
✔️ Nu utilizați produsul dacă suportul, zona COB sau contactele prezintă deteriorări.
✔️ Nu îndoiți, nu perforați și nu modificați suportul din aluminiu.
✔️ A nu se lăsa la îndemâna copiilor.
📦 Conținut pachet
1 x Modul LED COB Dual 7W, 28 mm, cu lumină alb-caldă și alb-rece
