Comutator Automat de Transfer Fotovoltaic – ATS 125/2P – 63A
Descriere Produs

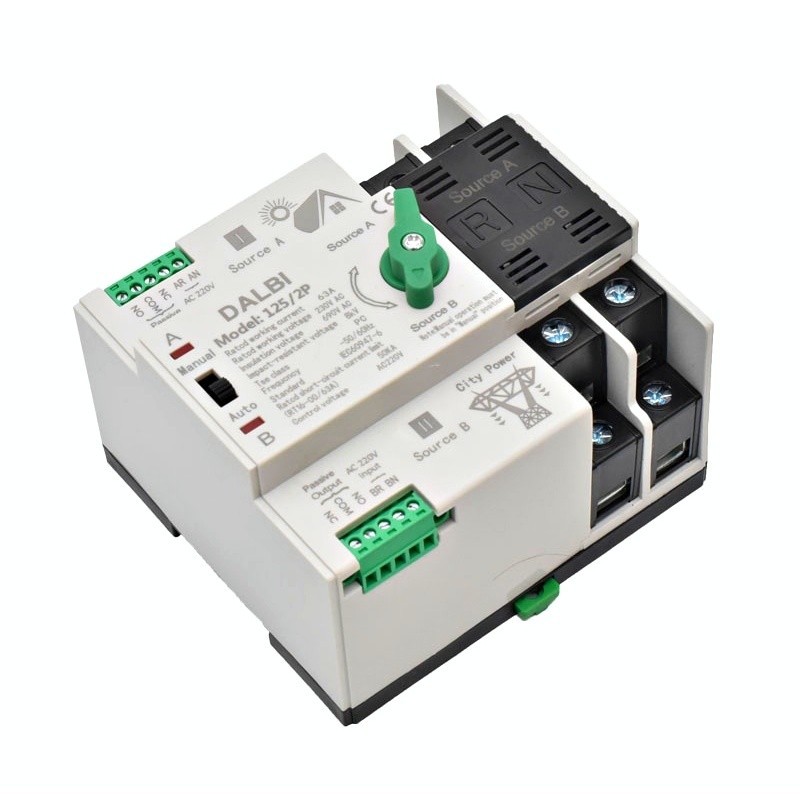

Comutator Automat de Transfer Fotovoltaic ATS 2P 63A DALBI
Comutatorul automat de transfer ATS 2P 63A DALBI este destinat comutării automate sau manuale între două surse de alimentare AC, în instalații electrice rezidențiale, comerciale sau sisteme fotovoltaice cu invertor.
Produsul poate fi utilizat pentru transferul alimentării între sursa principală și o sursă de rezervă, precum rețeaua publică, ieșirea unui invertor sau altă sursă AC compatibilă. În modul automat, dispozitivul comută între surse atunci când detectează lipsa tensiunii pe sursa prioritară, în funcție de schema de conectare și configurarea instalației.
Comutatorul este prevăzut cu selector Manual / Automat și se montează pe șină DIN în tabloul electric general sau în cutii de distribuție dedicate. Instalarea trebuie realizată de electrician autorizat, cu respectarea polarității și a indicațiilor pentru ambele surse de alimentare.
📊 Specificații tehnice
| Caracteristică | Detalii |
|---|---|
| Tip produs | Comutator automat de transfer ATS |
| Brand | DALBI |
| Gamă | DALBI Power Solutions |
| Cod produs | ALX-5A050 |
| Model | ATS 125/2P |
| Număr poli | 2P |
| Curent nominal In | 63A |
| Tensiune de lucru | 220V – 400V AC |
| Timp de transfer | 0.05 secunde |
| Tensiune de izolație Ui | 690V |
| Tensiune impuls Uimp | 8kV |
| Capacitate scurtcircuit declarată | 50kA |
| Material contacte | Argint / Ag |
| Mod funcționare | Automat / Manual |
| Montaj | Șină DIN |
| Utilizare recomandată | Comutare între două surse AC, rețea publică, invertor, sisteme fotovoltaice cu ieșire AC, tablouri electrice |
| Dimensiuni | 120 x 110 x 80 mm |
| Standard de referință | EN 60947-6-1 |
| Marcaj conformitate | CE |
| Conformitate documentată | LVD 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE |
⚠️ Notă importantă
⚠️ Produsul este destinat comutării surselor de alimentare AC și nu se montează direct pe circuitul DC al panourilor fotovoltaice.
⚠️ Pentru sisteme fotovoltaice, produsul se utilizează pe partea AC, de exemplu între ieșirea invertorului și rețeaua publică, conform proiectului electric.
⚠️ Instalarea trebuie realizată numai de electrician autorizat/personal calificat.
⚠️ Respectați polaritatea și schema de conectare pentru ambele surse de alimentare.
⚠️ Sarcina totală conectată nu trebuie să depășească valoarea nominală de 63A.
⚠️ Testați funcționarea pe modul Manual înainte de utilizarea în regim Automat.
♻️ Produsul face parte din categoria echipamentelor electrice/electronice și nu se elimină împreună cu deșeurile menajere. Se predă la centre autorizate pentru colectarea DEEE.
🔧 Condiții de utilizare și siguranță
✔️ Utilizați produsul numai în instalații AC compatibile cu specificațiile tehnice.
✔️ Montați comutatorul în tablou electric corespunzător, pe șină DIN.
✔️ Verificați compatibilitatea cu tensiunea de lucru, curentul nominal și tipul surselor conectate.
✔️ Conectați corect sursa principală și sursa de rezervă, conform schemei instalației.
✔️ Asigurați strângerea corectă a bornelor pentru a preveni încălzirea contactelor.
✔️ Nu utilizați produsul dacă prezintă fisuri, deformări, urme de ardere sau contacte deteriorate.
✔️ Nu modificați, nu demontați și nu interveniți asupra produsului.
✔️ A nu se lăsa la îndemâna copiilor.
📦 Conținut pachet
| Produs inclus | Cantitate |
|---|---|
| Comutator Automat de Transfer Fotovoltaic ATS 2P 63A DALBI | 1 buc |
